Trong kỷ nguyên công nghệ hiện nay, các bộ nguồn switching (SMPS) giá rẻ trở nên vô cùng phổ biến nhờ chi phí thấp và kích thước nhỏ gọn, phục vụ đa dạng nhu cầu từ dân dụng đến công nghiệp nhẹ. Tuy nhiên, do cắt giảm chi phí sản xuất, chất lượng linh kiện của các bộ nguồn này thường không đồng nhất, dẫn đến những rủi ro tiềm ẩn về điện áp đầu ra. Việc kiểm tra độ ổn định điện áp của nguồn switching giá rẻ là một quy trình kỹ thuật thiết yếu nhằm đảm bảo an toàn tuyệt đối cho các thiết bị điện tử nhạy cảm như vi điều khiển, máy tính nhúng hay hệ thống camera giám sát. Bài viết này sẽ cung cấp hướng dẫn chi tiết giúp bạn tự đánh giá hiệu năng bộ nguồn một cách chuyên nghiệp và chính xác nhất.
Tầm quan trọng của việc kiểm tra độ ổn định điện áp nguồn switching
Việc đánh giá kỹ lưỡng các thông số kỹ thuật trước khi đưa vào vận hành chính thức không chỉ giúp bảo vệ thiết bị tải mà còn giúp người dùng hiểu rõ giới hạn hoạt động của bộ nguồn mình đang sở hữu.
Rủi ro khi sử dụng nguồn switching giá rẻ kém chất lượng

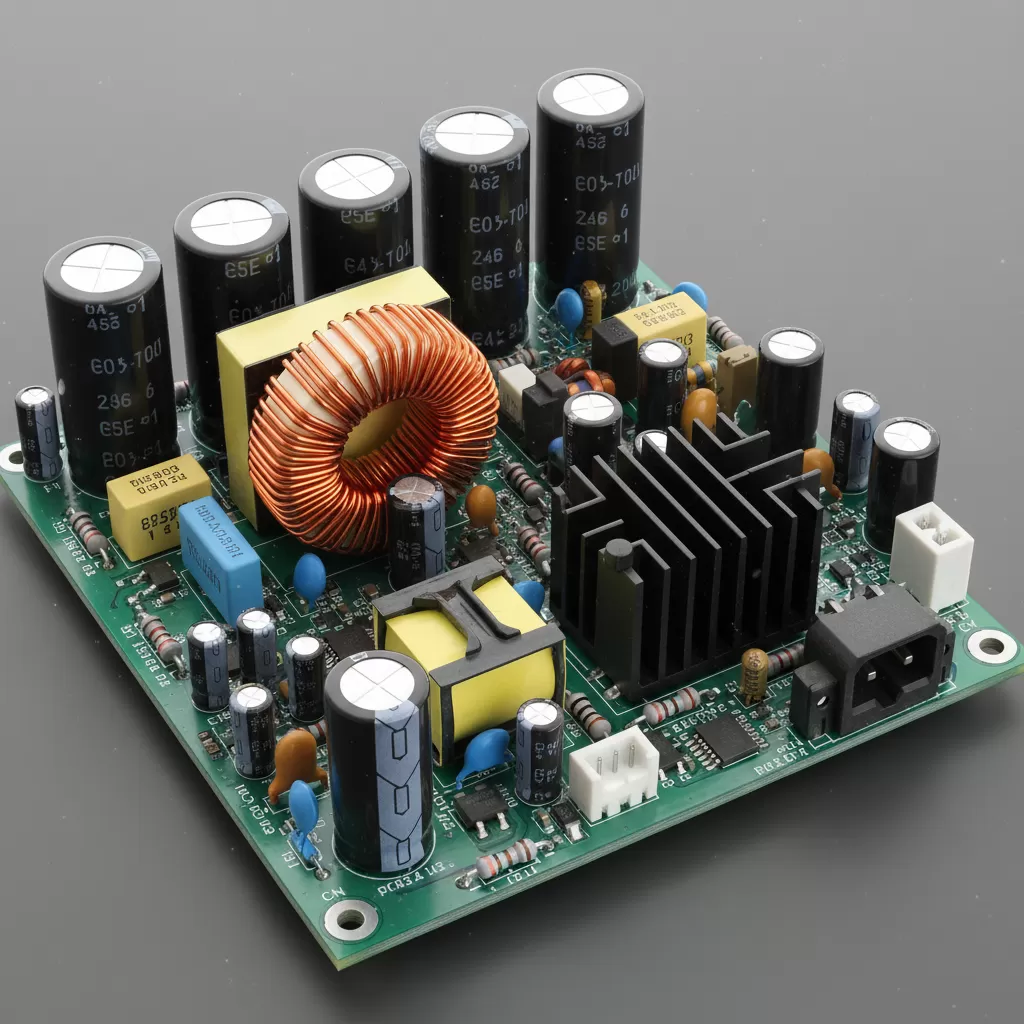

Các bộ nguồn switching giá rẻ thường sử dụng tụ điện chất lượng thấp, biến áp xung quấn không đủ vòng hoặc mạch lọc nhiễu bị lược bỏ để tối ưu hóa giá thành. Rủi ro lớn nhất chính là hiện tượng quá áp (overvoltage) hoặc sụt áp đột ngột khi tải thay đổi. Trong những trường hợp nghiêm trọng, linh kiện bán dẫn bên trong bộ nguồn có thể bị đánh thủng do nhiệt độ cao, dẫn đến hiện tượng điện áp xoay chiều (AC) từ lưới điện rò rỉ trực tiếp sang đầu ra một chiều (DC), gây cháy nổ hoặc hư hỏng hoàn toàn thiết bị đang kết nối.
Tác động của điện áp không ổn định tới thiết bị điện tử
Điện áp không ổn định, đặc biệt là sự hiện diện của các xung nhiễu gai, có thể gây ra những tác động tiêu cực âm thầm. Đối với các hệ thống kỹ thuật số, điện áp trồi sụt làm sai lệch mức logic, gây ra lỗi phần mềm hoặc treo hệ thống (system crash). Đối với các thiết bị âm thanh, nhiễu từ nguồn switching kém chất lượng sẽ tạo ra tiếng ù xì khó chịu. Về lâu dài, việc phải hoạt động trong môi trường điện áp không ổn định sẽ làm giảm tuổi thọ của các linh kiện bán dẫn và tụ lọc trên bo mạch chính của thiết bị tải.
Các phương pháp kiểm tra độ ổn định điện áp đơn giản và hiệu quả
Để thực hiện kiểm tra độ ổn định điện áp của nguồn switching giá rẻ, bạn cần chuẩn bị một số dụng cụ đo lường cơ bản và tuân thủ các bước kỹ thuật dưới đây.

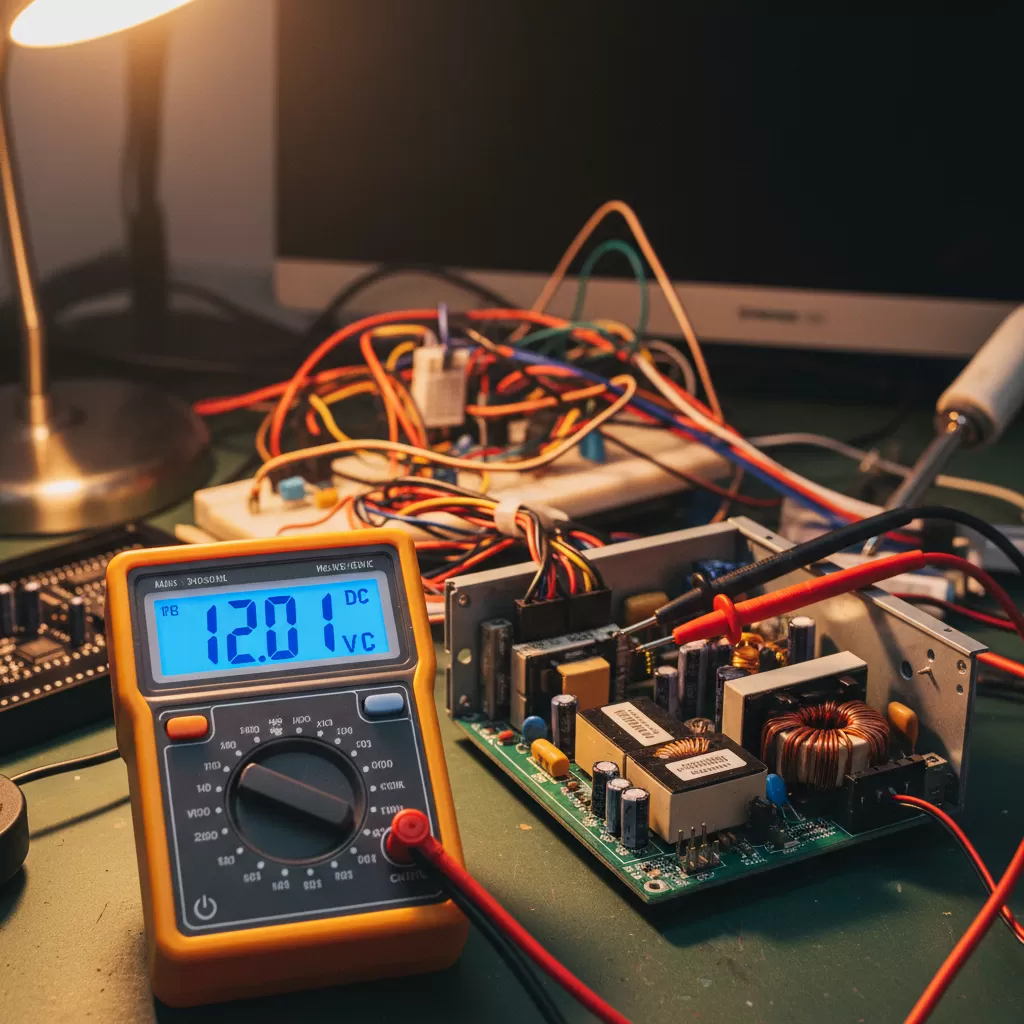

Đo điện áp bằng đồng hồ vạn năng trong các điều kiện tải
Đây là phương pháp cơ bản nhất để xác định sai số điện áp (Voltage Regulation). Bạn cần thực hiện đo ở hai trạng thái: không tải (No-load) và đầy tải (Full-load).
- Đo không tải: Kết nối bộ nguồn với điện lưới, dùng đồng hồ vạn năng (VOM) đo điện áp đầu ra. Một bộ nguồn tốt phải có điện áp gần sát với thông số ghi trên nhãn (ví dụ: 12.0V – 12.2V cho nguồn 12V).
- Đo có tải: Kết nối bộ nguồn với một tải giả (điện trở công suất hoặc bóng đèn sợi đốt) tương ứng với 80% công suất định mức. Quan sát sự thay đổi trên đồng hồ. Nếu điện áp sụt giảm quá 5% (ví dụ nguồn 12V sụt xuống dưới 11.4V), bộ nguồn đó có độ ổn định kém.

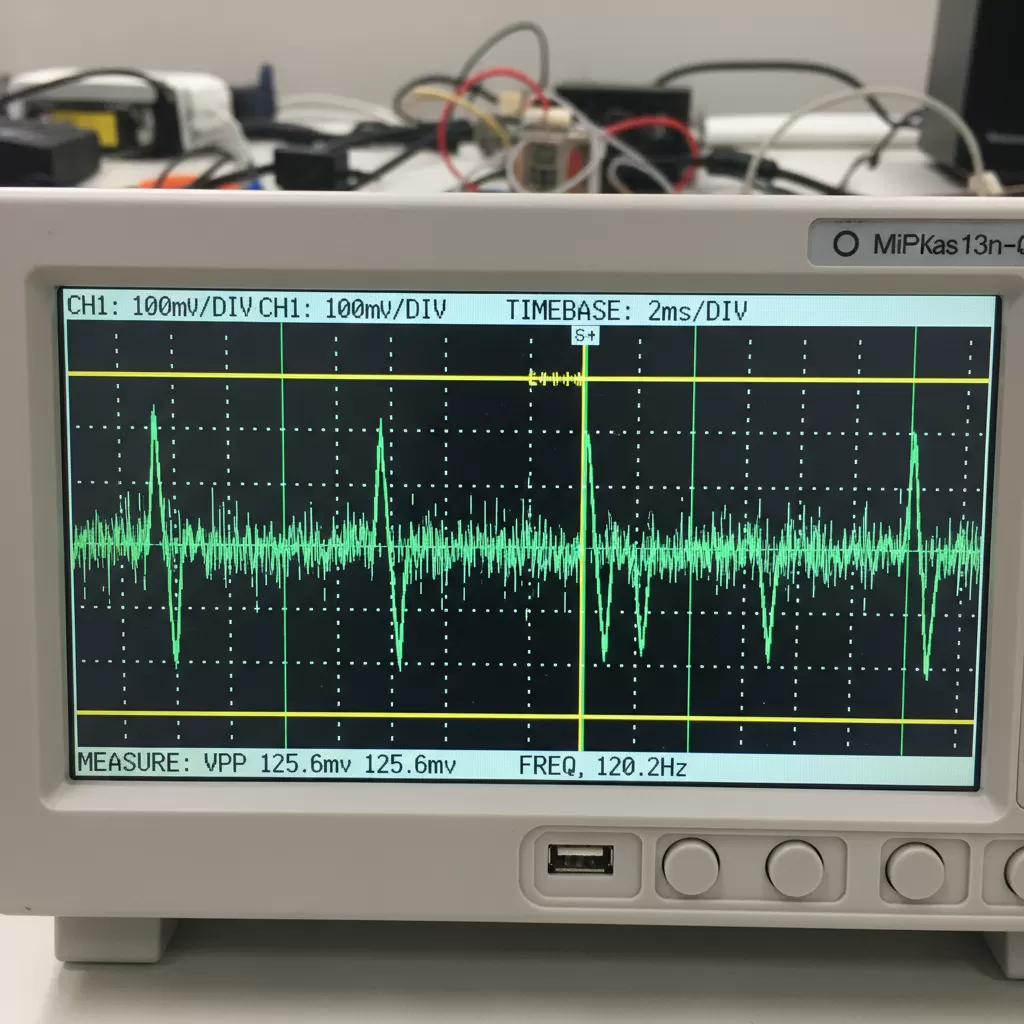

Kiểm tra độ nhiễu gợn sóng bằng máy hiện sóng chuyên dụng
Độ nhiễu gợn sóng (Ripple and Noise) là yếu tố mà đồng hồ vạn năng thông thường không thể phát hiện được. Để kiểm tra độ ổn định điện áp của nguồn switching giá rẻ một cách chuyên sâu, bạn cần sử dụng máy hiện sóng (Oscilloscope).
- Cách thực hiện: Chuyển chế độ đo của máy hiện sóng sang AC Coupling để loại bỏ thành phần DC, chỉ giữ lại các xung nhiễu. Kết nối đầu dò vào đầu ra của nguồn.
- Đánh giá: Một bộ nguồn switching tiêu chuẩn thường có độ gợn sóng dưới 100mVp-p. Nếu trên màn hình máy hiện sóng xuất hiện các gai điện áp cao hoặc biên độ gợn sóng quá lớn, điều này chứng tỏ mạch lọc đầu ra của bộ nguồn hoạt động không hiệu quả, dễ gây nhiễu cho các thiết bị nhạy cảm.
Tiêu chí đánh giá và cách tối ưu hóa nguồn switching giá rẻ
Sau khi đã thực hiện các bước đo đạc, việc phân tích kết quả và tìm hướng khắc phục là vô cùng quan trọng để tận dụng tối đa thiết bị.
Những dấu hiệu nhận biết bộ nguồn có độ ổn định kém
Bên cạnh các thông số kỹ thuật, bạn có thể nhận biết một bộ nguồn kém chất lượng qua các dấu hiệu vật lý sau:
- Nhiệt độ tăng cao đột ngột: Chỉ sau vài phút hoạt động với tải nhẹ, vỏ nguồn hoặc các linh kiện bên trong nóng lên một cách bất thường.
- Tiếng rít cao tần: Biến áp xung phát ra tiếng kêu o o hoặc rít chói tai, cho thấy mạch dao động không ổn định hoặc biến áp không được đổ keo cố định kỹ lưỡng.
- Sụt áp theo thời gian: Điện áp ban đầu ổn định nhưng giảm dần khi linh kiện nóng lên, chứng tỏ hệ số bù nhiệt của mạch kém.
Giải pháp cải thiện độ ổn định điện áp cho nguồn giá rẻ
Nếu bạn đang sở hữu một bộ nguồn có độ ổn định chưa cao nhưng vẫn muốn sử dụng, có thể áp dụng một số biện pháp cải thiện sau:
- Nâng cấp tụ lọc đầu ra: Thay thế các tụ điện giá rẻ bằng tụ có điện dung lớn hơn và nội trở thấp (Low ESR) từ các thương hiệu uy tín để giảm nhiễu gợn sóng.
- Bổ sung cuộn cảm lọc nhiễu: Thêm một cuộn cảm (inductor) nhỏ nối tiếp ở đầu ra DC để tạo thành mạch lọc LC, giúp san phẳng các xung nhiễu cao tần.
- Cải thiện tản nhiệt: Gắn thêm miếng tản nhiệt nhôm hoặc quạt làm mát cho các transistor công suất và diode chỉnh lưu để tránh hiện tượng trôi điện áp do nhiệt.
Câu hỏi thường gặp (FAQ)
1. Sai số điện áp bao nhiêu là chấp nhận được đối với nguồn switching giá rẻ?
Thông thường, sai số trong khoảng ±5% là mức chấp nhận được cho các thiết bị điện tử phổ thông. Tuy nhiên, với các thiết bị đòi hỏi độ chính xác cao, sai số nên dưới ±2%.
2. Tại sao nguồn switching lại gây nhiễu cho các thiết bị âm thanh?
Do nguyên lý hoạt động đóng cắt ở tần số cao (thường từ 20kHz đến 100kHz), nếu mạch lọc không tốt, các sóng hài cao tần này sẽ lọt vào đường tín hiệu âm thanh, gây ra tiếng nhiễu nền.
3. Có nên sử dụng nguồn switching giá rẻ cho máy tính (PC) không?
Tuyệt đối không nên. Bộ nguồn PC (PSU) đòi hỏi độ ổn định cực cao và các chế độ bảo vệ nghiêm ngặt. Việc sử dụng nguồn kém chất lượng có thể làm hỏng CPU, GPU và ổ cứng dữ liệu của bạn.
Việc kiểm tra độ ổn định điện áp của nguồn switching giá rẻ không chỉ là một kỹ năng kỹ thuật mà còn là thói quen tốt để bảo vệ tài sản công nghệ của bạn. Hy vọng hướng dẫn này đã cung cấp cho bạn những kiến thức bổ ích để tự tin đánh giá và sử dụng thiết bị điện một cách an toàn.
